Een praktische gids voor standaard matrijsponsen: beheer van de volledige levenscyclus, van selectie tot onderhoud

In de wereld van het stempelen en vormen is de pons een van de meest kritische, maar vaak over het hoofd geziene componenten. Als het onderdeel dat rechtstreeks in contact komt met het materiaal om het te scheiden of plastisch te vervormen, wordt destandaard vormponsDe prestaties van het bedrijf bepalen direct de productkwaliteit, productie-efficiëntie en gereedschapskosten. Of u nu een hogesnelheidsstanslijn of een precisievormbewerking runt, het begrijpen van de praktische aspecten van standaardponsen – van materiaalkeuze tot onderhoudsdiscipline – is essentieel voor het optimaliseren van uw productieproces.

I. Wat is een standaard matrijspons?

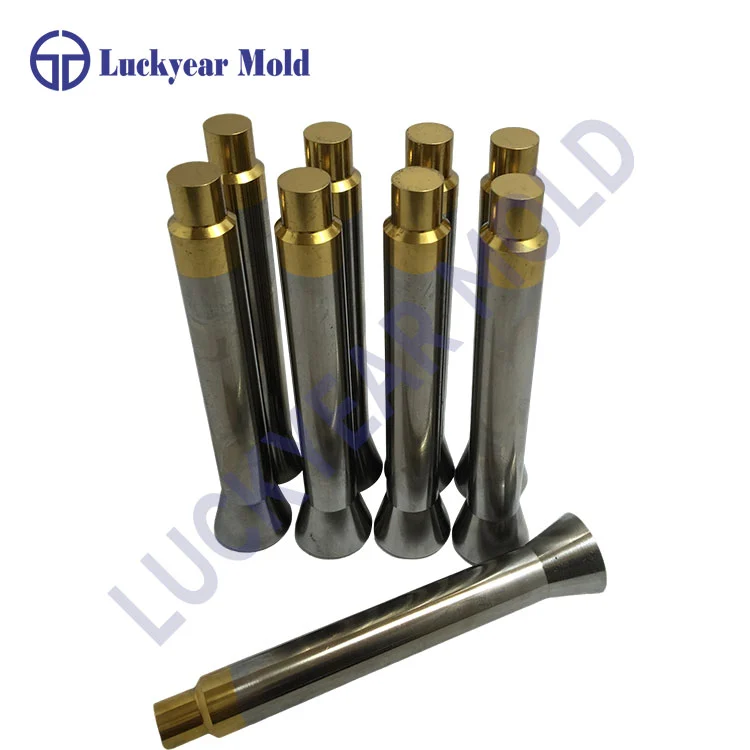

Een standaard matrijspons, ook wel ponspin, stanspons of gewoon een pons genoemd, is een metalen onderdeel dat in een stansmatrijs is geïnstalleerd en continu pons-, stans- of vormbewerkingen uitvoert. Het werkt in combinatie met een matrijs om het werkstukmateriaal te scheiden of te vormen tot het gewenste product of halffabrikaat.

Standaardponsen zijn verkrijgbaar in verschillende configuraties voor verschillende toepassingen. Veel voorkomende typen zijn onder meer standaardponsen van het T-type, standaardponsen van het B-type, geleide stempels, submatrijsponsen en vormponsen. Wat een punch "standaard" maakt, is dat de afmetingen en specificaties ervan voldoen aan gevestigde internationale normen zoals ISO, DIN, JIS, HASCO, DME of MISUMI, waardoor uitwisselbaarheid en voorspelbare prestaties worden gegarandeerd.

II. Materialen en productie: de basis voor prestaties

Gemeenschappelijke materialen

De keuze van het ponsmateriaal heeft een directe invloed op de standtijd, slijtvastheid en kosten. Dit zijn de meest gebruikte materialen:

Oppervlaktebehandelingen

Om de levensduur van de stempel te verlengen, worden vaak oppervlaktebehandelingen toegepast:

TiN – Goudkleurig, biedt uitstekende slijtvastheid
TiCN – Hogere hardheid dan TiN, goed voor schurende materialen
TiAlN – Uitstekende hittebestendigheid, ideaal voor hogesnelheidstoepassingen
AlCrN – Superieure prestaties onder droge bewerkingsomstandigheden
DLC – Lage wrijving, vermindert de hechting van materiaal
Zwartnitreren – Kosteneffectieve oppervlakteverharding

Belangrijke dimensionale parameters

Standaardponsen worden vervaardigd met nauwe toleranties. Met een standaardpons van hoge kwaliteit wordt doorgaans het volgende bereikt:

• Diametertolerantie: ±0,001 mm tot ±0,002 mm

• Concentriciteit: binnen 0,002 mm

• Rondheid: binnen 0,003 mm

• Oppervlakteruwheid: Ra 0,04 tot Ra 0,4

III. Hoe u de juiste standaardpons selecteert

De selectie moet gebaseerd zijn op de specifieke vereisten van uw toepassing. Overweeg deze factoren:

1. Materiaalcompatibiliteit

Het ponsmateriaal moet passen bij het materiaal van het werkstuk. Voor zachte materialen zoals aluminium of zacht staal kan gelegeerd gereedschapsstaal voldoende zijn. Voor roestvrij staal of hogesterktelegeringen wordt snelstaal of carbide aanbevolen.

2. Productievolume

Laag volume/prototyping: gelegeerd gereedschapsstaal biedt een kosteneffectieve oplossing.
Gemiddeld volume: snelstaal biedt een goede balans tussen prestaties en kosten.
Hoog volume/continue productie: Wolfraamcarbide- of poedermetallurgische staalsoorten rechtvaardigen hun hogere initiële kosten door een langere standtijd.

3. Naleving van internationale normen

Standaardponsen moeten voldoen aan erkende normen voor uitwisselbaarheid:

ISO 8020 – Internationale standaard voor ponsen
DIN 9861 – Duitse norm voor ponsen
MISUMI / DAYTON / HASCO – Veelgebruikte industriestandaarden

4. Kritieke afmetingen

Let op de diameter van het werkgedeelte, de afmetingen van het installatiegedeelte en de totale lengte. Deze moeten overeenkomen met de specificaties van uw matrijsset.

IV. Punch-to-Die-opruiming: de cruciale relatie

De pasvorm tussen de stempel en de matrijs is een beslissende factor voor de stempelkwaliteit. De juiste speling zorgt voor een zuivere afschuiving, minimaliseert braamvorming en verlengt de standtijd van het gereedschap.

Over het algemeen moet de ponsdiameter iets kleiner zijn dan de matrijsopening om voldoende speling mogelijk te maken. Het bereiken en behouden van deze pasvorm vereist precisieproductie en regelmatige monitoring.

V. Beste praktijken voor installatie en configuratie

Een juiste installatie zorgt ervoor dat de stempel werkt zoals ontworpen:

1. Controleer de uitlijning: Zorg ervoor dat de stempel en de matrijs concentrisch zijn om zijdelingse belasting te voorkomen.

2. Controleer de retentie: Gebruik de juiste houder en zorg ervoor dat de pons stevig vastzit.

3. Speling bevestigen: Controleer of de speling tussen stempel en matrijs binnen het opgegeven bereik ligt.

4. Controleer de smering: Breng het juiste smeermiddel aan om wrijving en warmteontwikkeling te verminderen.

VI. Onderhoud en verzorging: verlengt de levensduur van de punch

Storingsmodi en preventie

Stoten falen voornamelijk door twee mechanismen: slijtage en breuk.

De verborgen kosten van wachten

Een van de meest voorkomende fouten bij stempelonderhoud is wachten tot de onderdelen zichtbare bramen vertonen voordat actie wordt ondernomen. Tegen de tijd dat bramen zichtbaar worden, heeft de ponsrand al een aanzienlijke straal ontwikkeld en stapelt de schade zich al uren op.

Overweeg dit praktijkscenario: als u een pons verwijdert om deze opnieuw te slijpen met minimale slijtage, is de verwijdering klein. Maar als u wacht tot bramen u tot actie dwingen, kan de slijtage veel belangrijker zijn geworden. Het reinigen van die rand vergt veel meer standtijd in één enkele reactieve cyclus dan er verloren zou zijn gegaan door proactief onderhoud.

Praktische onderhoudsrichtlijnen

Kleine ponsen moeten vaker worden geïnspecteerd vanwege de hogere oppervlaktedruk en snellere warmteaccumulatie. Grotere stoten kunnen zich onder gecontroleerde omstandigheden uitstrekken tot langere intervallen.

Tekenen dat het tijd is om opnieuw te slijpen of te vervangen

• Zichtbare randafronding

• Verhoging van het vereiste tonnage ten opzichte van de basislijn

• Verlaagd percentage geschoren oppervlakte op gestempelde onderdelen

• Onderdelen die inconsistente kwaliteit of dimensionale afwijkingen vertonen

VII. Gemeenschappelijke toepassingen in alle sectoren

Standaard matrijsponsen worden in vrijwel alle productiesectoren gebruikt:

VIII. De economie begrijpen

De praktische waarde van een standaard matrijspons gaat verder dan de aanschafprijs. Houd rekening met deze kostenfactoren:

Initiële kosten: Materialen van hogere kwaliteit hebben hogere initiële kosten, maar een langere levensduur.
Kosten voor opnieuw slijpen: Bij elke nieuwe slijpbeurt wordt materiaal verwijderd en wordt de totale levensduur van het gereedschap verkort.
Kosten voor stilstand: Ongeplande ponsfouten stoppen de productie; te lang wachten tussen onderhoud verhoogt de totale kosten.
Kwaliteitskosten: Versleten ponsen zorgen voor afval en herbewerking, wat een negatieve invloed heeft op de winstgevendheid.

De economische 'sweet spot' is niet noodzakelijkerwijs de goedkoopste en ook niet de duurste; het is degene die de laagste totale kosten per gestempeld onderdeel oplevert gedurende de volledige levenscyclus.

Destandaard vormponskan een klein onderdeel zijn van het stempelproces, maar de impact ervan op de productiviteit, kwaliteit en kosten is enorm. Praktisch succes begint met het selecteren van het juiste materiaal en de juiste configuratie voor uw toepassing, gaat verder via een goed installatie- en ontruimingsbeheer en culmineert in gedisciplineerd onderhoud – niet wachten op zichtbare storingen, maar handelen op basis van gemeten slijtage en cyclustellingen. Wanneer u uw aanpak benadert met de mentaliteit van een procesingenieur, waarbij u zich concentreert op geometrie, materiaalkunde en slijtagefysica, transformeert u een verbruiksonderdeel in een betrouwbaar productiemiddel.
